COMSOL GPU 加速多物理场仿真技术分析与硬件配置指南

随着 COMSOL Multiphysics 6.4 版本引入 NVIDIA cuDSS（CUDA Direct Sparse Solver）直接稀疏求解器，多物理场仿真正式迈入 GPU 加速时代。这一技术突破使得原本需要通宵运行的复杂仿真任务可在数小时内完成，为工程研发带来了革命性的效率提升。本文深度解析 COMSOL GPU 加速的技术原理、计算特征及配套硬件配置方案。

一、主要应用技术分析

1. 直接稀疏求解器加速（NVIDIA cuDSS）

• 算法核心：基于高斯消元法的高度优化稀疏直接求解器，利用 GPU 数千个轻量级计算核心并行处理大规模稀疏矩阵分解
• 内存优势：GPU 提供的高内存带宽（H100 可达 3TB/s）支持快速传输大型稀疏矩阵，显著减少数据搬运瓶颈
• 精度支持：默认双精度（FP64）确保数值稳定性，可选单精度（FP32）在内存受限场景下实现 2 倍性能提升

• 隐式时间步进（瞬态分析）
• 非线性多物理场耦合求解
• 参数扫描与优化
• 特征频率分析（模态分析）
• 迭代求解器的预条件器

2. 显式压力声学求解（CUDA-X cuBLAS）

• 专用算法：针对高频声学和大尺寸域模拟定制的显式时间积分算法
• 库加速：基于 NVIDIA CUDA-X cuBLAS 库优化线性代数运算
• 多卡扩展：6.4 版本支持多 GPU 及 GPU 集群运行，突破单卡显存限制

• 消声器和声衬穿孔板声学分析
• 建筑声学（室内声场分布）
• 音频设备（扬声器、耳机）声学优化

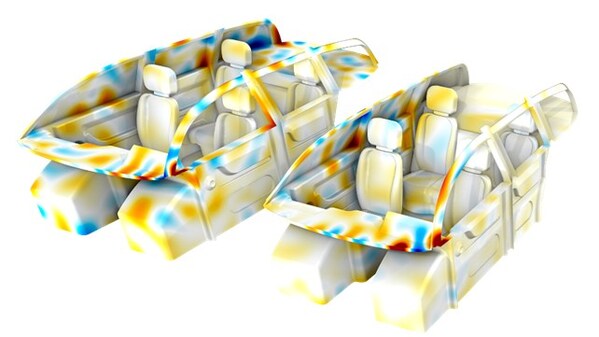

• 汽车 NVH（噪声、振动与声振粗糙度）分析

3. 深度神经网络（DNN）代理模型

• 数据驱动：基于高保真仿真数据训练简化表示模型
• 实时推理：训练后的 DNN 可在秒级时间内复现原始模型行为
• GPU 训练加速：利用 CUDA 加速神经网络训练过程，支持海量数据集和参数空间探索

• 仿真 App 底层模型（非专家用户界面）
• 数字孪生实时预测
• 设计空间快速探索（替代耗时的全保真计算）

4. 多物理场耦合仿真

• 结构-热耦合：热应力分析、热致动器（MEMS）
• 电磁-结构耦合：电磁力引起的形变、压电分析
• 流体-热耦合：对流换热、相变传热
• 声学-结构耦合：扬声器振膜振动、超声波传感器

二、计算特点深度分析

1. 计算瓶颈特征

• 自由度（DOF）数量决定矩阵规模，百万级 DOF 产生数 GB 级别的稀疏矩阵
• 直接求解器时间复杂度近似 O(N^1.5-2)，内存需求 O(N^1.5)
• 隐式时间步进需在每个时间步重复求解线性系统

• 大规模模型：DOF > 50 万时 GPU 优势明显（显存容量成为限制因素）
• 多时间步：瞬态分析中重复求解同一矩阵结构（LU 分解重用）
• 参数扫描：相同几何不同参数的多工况并行计算

2. 内存需求特征

• 单 GPU 限制：模型规模受限于单卡显存（RTX 4090 24GB、A100 80GB、H100 80GB）
• 多 GPU 扩展：6.4 版本支持多卡并行，通过域分解（DDM）处理更大模型（千万级 DOF）
• 内存带宽敏感：稀疏矩阵求解为带宽密集型任务，HBM 显存（H100）性能显著优于 GDDR6

• CPU 内存需容纳几何、网格和边界条件数据
• 建议系统内存 ≥ 2× 最大模型规模需求（考虑操作系统和其他应用开销）

3. 精度与数值稳定性

• 多物理场耦合通常条件数较差，单精度可能导致数值不稳定
• 默认使用 FP64，确保工程精度要求
• 单精度适用于：网格质量高、材料属性均匀、边界条件简单的线性问题

4. 并行效率特征

• 声学显式求解器：近乎线性加速（多卡效率 >90%）
• 直接稀疏求解器：受限于算法内在串行性，多卡加速比约 1.5-2 倍（相较于单卡）

• 参数扫描：完美并行，N 个 GPU 可同时计算 N 个参数点
• 代理模型训练：数据并行，Batch Size 随 GPU 数量线性扩展

三、软件环境安装清单

操作系统要求

核心软件组件

• 基础包：COMSOL Multiphysics（含 CAD 导入、LiveLink 接口）
• 结构力学：Structural Mechanics Module（轮辋、应力分析）
• 声学模块：Acoustics Module（压力声学、显式求解器）
• 传热模块：Heat Transfer Module（热-结构耦合）
• 电磁模块：AC/DC Module 或 RF Module（电磁-热耦合）
• 优化模块：Optimization Module（参数扫描、拓扑优化）
• 编译器：COMSOL Compiler（生成独立可执行仿真 App）

# 科学计算与 COMSOL API 交互 pip install comsolpy numpy scipy matplotlib pandas # 代理模型训练 pip install torch torchvision tensorflow-gpu

许可证配置

• 网络浮动许可（FNL）：支持多用户、多 GPU 节点
• 指定用户许可（CPU）：单工作站配置
• GPU 许可：确保许可证支持 GPU 求解器功能

四、UltraLAB 硬件配置推荐方案

方案 A：单卡高性能工作站（UltraLAB A330）

• 声学显式求解：比同价位 CPU 工作站快 5-8 倍
• 结构静力学（< 100 万 DOF）：比 CPU 快 2-3 倍
• 预估价格：¥35,000 - ¥40,000

方案 B：专业级双卡工作站（UltraLAB AE450）

• 使用 cuDSS 求解 240 万 DOF 声学模型：比双路 Xeon 快 4-5 倍
• 支持模型规模：单精度可达 800 万 DOF，双精度 400 万 DOF
• 预估价格：¥85,000 - ¥100,000

方案 C：HPC 集群节点（UltraLAB Gmax668）

• 消声器穿孔板模型（240 万 DOF）：比双路 Xeon Platinum 8260 快 5 倍
• 支持模型规模：双精度 > 2000 万 DOF（多 GPU 分布式求解）
• 预估价格：¥400,000 - ¥500,000

五、配置选择决策指南

1. 按物理场类型选择

• 推荐：方案 A（RTX 4090）即可满足大多数需求
• 理由：显式算法单精度即可，RTX 4090 的 FP32 性能极高（82.6 TFLOPS）

• 推荐：方案 B（RTX 5000 Ada 双卡）或方案 C（H100）
• 理由：双精度计算必需，且模型规模通常 > 200 万 DOF

• 推荐：方案 A 或 B
• 理由：需要 CUDA 核心数多、显存大的 GPU 加速神经网络训练

2. 按模型规模选择

3. 关键注意事项

• 务必使用 NVIDIA 官方认证驱动版本（535 或更高）
• COMSOL 6.4 要求 CUDA 12.x，不可混用 CUDA 11.x 驱动

• 首次计算建议使用双精度（默认）验证结果准确性
• 确认数值稳定后可尝试单精度获得 2 倍加速

• 系统内存应至少为 GPU 显存总量的 2-3 倍
• 例：双卡 48GB 显存 → 建议系统内存 128GB 以上

• GPU 满载时发热巨大，必需确保机箱风道或水冷系统有效
• 实验室环境建议选用静音水冷方案（噪音 < 40dB）

总结
