AI+CAE：从"小时级仿真"到"秒级预测"的工程智能革命——UltraLAB物理AI计算平台配置指南
时间：2026-03-20 12:19:20
来源：UltraLAB图形工作站方案网站
人气：50
作者：管理员
——当PINNs遇见FNO，代理模型如何重构工程仿真的算力版图
在工程仿真领域，一个长期存在的矛盾始终困扰着研发人员：精度与效率的不可兼得。传统CFD仿真需要数小时甚至数天才能得出结果，而产品设计迭代却要求快速决策。
2026年，这一矛盾正在被AI破解。ANSYS推出AI+智能功能模块，COMSOL 6.2集成代理模型训练，西门子Simcenter引入AI材料预测..."AI+CAE"不再是概念，而是正在重塑工程设计的生产力工具。
但在这场革命背后，算力基础设施的变革同样关键——从训练物理神经网络（PINNs）到部署实时推理模型，从处理千万级网格到探索海量设计空间，每一步都对硬件提出了全新要求。
本文将深度拆解AI+CAE的核心技术路线、算法瓶颈，并提供UltraLAB针对性的硬件配置方案。
一、AI+CAE技术全景：三条路线并行发展
根据AI在CAE流程中的介入深度，目前形成了三大技术路线：
1.1 路线一：前后处理智能化（AI辅助）
核心场景：降低仿真门槛，提升工程师工作效率
| 应用场景 | 核心技术 | 代表产品 | 效率提升 |
|---|---|---|---|
| 软件客服问答 | 大语言模型（LLM）+ RAG | ANSYS Engineering Copilot | 学习曲线缩短70% |
| 仿真参数推荐 | 专家系统 + 机器学习 | Siemens Testlab AI辅助模态分析 | 流程速度提升7倍 |
| 相似几何搜索 | 图神经网络（GNN）形状识别 | Altair HyperMesh ShapeAI | 几何清理时间缩短50% |
| 辅助结果分析 | 自然语言处理 + 可视化 | Rescale Assistant | 报告生成从小时级→分钟级 |
算法特点：
-
主要依赖CPU推理，对GPU要求不高
-
需要大内存（32GB+）加载CAD模型与仿真知识库
-
强调单核高频响应速度（交互式应用）
1.2 路线二：求解计算代理化（AI替代）⭐ 核心技术
核心场景：用AI代理模型（Surrogate Model）替代或加速传统数值求解
这是目前提效最显著、投资最集中的方向：
技术架构对比：
| 技术路线 | 原理 | 精度 | 速度 | 适用场景 |
|---|---|---|---|---|
| 传统CFD/FEM | 求解N-S方程/刚度矩阵 | 高（基准） | 小时-天级 | 详细设计验证 |
| AI代理模型 | 神经网络直接映射输入→输出 | 中（5-10%误差） | 秒-分钟级 | 早期设计探索 |
| 降阶模型（ROM） | 数学降维 + AI加速 | 中高（3-5%误差） | 分钟级 | 实时仿真、数字孪生 |
| 物理信息神经网络（PINNs） | 将物理方程嵌入损失函数 | 中 | 分钟-小时级 | 逆问题、小数据场景 |
关键技术深度解析：
A. 图神经网络（GNN）代理模型
-
核心算法：Message Passing Neural Network（MPNN）、Graph Attention Network（GAT）
-
输入：非结构化网格（节点特征+边连接关系）
-
挑战：网格异构性（不同分辨率、不同拓扑）导致泛化困难
-
算力需求：训练阶段需要大显存（48GB+）处理大规模图结构
B. 傅里叶神经算子（FNO）
-
核心算法：在频域学习无限维函数映射，实现网格无关（Mesh-free）预测
-
优势：粗网格训练→细网格推理，超分辨率能力
-
算力需求：FFT运算需要高内存带宽，训练时需多卡并行
C. 物理信息神经网络（PINNs）
-
核心算法：将Navier-Stokes方程、Maxwell方程等物理约束嵌入损失函数
-
优势：小数据场景（数十个样本即可训练），保证物理一致性
-
挑战：高阶导数计算导致显存爆炸，刚性PDE收敛困难
-
算力需求：需要大显存+双精度计算（FP64）
D. 大几何模型（LGM） ⭐ 突破性技术
-
提出者：PhysicsX（2025）
-
核心思想：先将高维网格（106 维）编码为低维潜在向量（50-500维），再训练代理模型
-
突破：解决小数据过拟合、训练成本高、几何编辑困难三大瓶颈
-
算力需求：预训练阶段需要超大显存（80GB+）处理百万级顶点网格
1.3 路线三：设计探索自动化（AI驱动）
核心场景：设计空间探索（DSE）与创成式工程（Generative Engineering）
| 应用场景 | 核心技术 | 效率提升 |
|---|---|---|
| 加速设计空间探索 | 贝叶斯优化 + 代理模型 | 从"周"缩短到"小时"（HEEDS AI） |
| 自动化工作流编排 | AI Agent（ReAct架构） | 人工干预减少80% |
| 设计仿真一体化优化 | 生成式AI（扩散模型）+ 实时CFD | 设计方案生成速度提升100倍 |
二、算法瓶颈与硬件挑战
2.1 训练阶段的"三座大山"
瓶颈一：数据稀缺与过拟合
-
工程仿真数据昂贵（单次CFD可能耗资数千元），可用样本通常N<100
-
高维输入（百万级网格）+ 小数据 = 严重过拟合
-
LGM解决方案：通过降维将输入降至数十维，大幅降低过拟合风险
瓶颈二：多尺度与多物理场
-
工程问题往往涉及多尺度（从微米级边界层到米级宏观流动）
-
多物理场耦合（流-固-热-电）导致数据维度爆炸
-
硬件需求：需要大内存（512GB+）存储多物理场特征
瓶颈三：物理一致性保障
-
纯数据驱动的AI可能违反物理定律（如质量不守恒）
-
PINNs解决方案：将PDE残差加入损失函数，但导致计算图深度翻倍
-
硬件需求：需要大显存（48GB+）存储高阶导数计算图
2.2 推理阶段的"实时性"挑战
延迟敏感应用（如实时数字孪生、交互式设计优化）要求：
-
推理延迟：< 100ms（60 FPS可视化）
-
吞吐量：支持并发查询（多用户同时访问）
-
硬件需求：需要低延迟GPU（如RTX 5090）+ TensorRT优化
2.3 硬件配置矩阵
| 技术路线 | 计算特征 | 关键硬件需求 | 推荐配置 |
|---|---|---|---|
| GNN代理模型 | 图卷积、稀疏矩阵运算 | 大显存（48GB+）、高CUDA核心数 | RTX 6000 Ada / A100 |
| FNO训练 | FFT运算、频域学习 | 高内存带宽、多卡NVLink | H100 NVL / RTX 5090×4 |
| PINNs训练 | 高阶自动微分、刚性PDE | 大显存+双精度计算 | H100 80GB / RTX 6000 Ada |
| LGM预训练 | 百万级顶点编码解码 | 超大显存（80GB+）、高速I/O | H100×8 / MI300X×4 |
| 实时推理 | 低延迟、高并发 | 高主频CPU、低延迟GPU | RTX 5090 + Xeon W9 |
| 多物理场ROM | 大矩阵分解、参数化扫描 | 大内存（512GB+）、高带宽 | EPYC 9754×2 + 1TB内存 |
三、UltraLAB AI+CAE计算平台配置方案
基于上述技术特征，UltraLAB提供覆盖"训练-推理-部署"全链条的硬件方案：
配置A：AI代理模型开发工作站（适合算法研究/模型训练，预算35-50万）
定位：训练GNN/FNO/PINNs代理模型，支持百万级网格
| 组件 | 配置 | 技术理由 |
|---|---|---|
| CPU | AMD Threadripper PRO 7995WX (96核192线程) | 数据预处理（网格简化、特征提取）高度并行 |
| GPU | NVIDIA RTX 6000 Ada 48GB ×2 (NVLink) | 96GB显存池化，支持千万级顶点GNN训练；NVLink加速FNO多卡并行 |
| 内存 | 512GB DDR5-5600 ECC | 缓存大规模网格数据集（ShapeNet+工业CAD库） |
| 存储 | 8TB PCIe 5.0 NVMe (RAID 0) | 高速读写仿真数据（单次CFD结果可达100GB） |
| 网络 | 双口25GbE | 连接企业仿真数据库与集群 |
性能指标：
-
GNN训练：支持1000万顶点图卷积（batch size=4）
-
FNO训练：3D瞬态流场（256³网格）训练速度~10 min/epoch
-
PINNs训练：支持四阶PDE（如双调和方程） without gradient checkpointing
配置B：物理AI推理服务器（适合实时数字孪生/设计优化，预算25-35万）
定位：部署训练好的代理模型，提供API服务，支持<100ms延迟推理
| 组件 | 配置 | 技术理由 |
|---|---|---|
| CPU | Intel Xeon W7-3465X (28核56线程, 4.8GHz) | 高主频处理并发请求，快速预处理输入几何 |
| GPU | NVIDIA RTX 5090 32GB ×2 | TensorRT优化后推理速度提升10倍；32GB显存支持批量推理 |
| 内存 | 256GB DDR5-4800 ECC | 支持多模型同时驻留内存（CFD+结构+热分析） |
| 存储 | 4TB NVMe SSD | 快速加载模型权重（大型FNO模型可达10GB+） |
| 软件栈 | NVIDIA Triton Inference Server + TensorRT | 模型服务化部署，支持动态批处理 |
性能指标：
-
单样本推理延迟：< 50ms（CFD代理模型，100万网格输入）
-
并发吞吐量：> 100 QPS（Queries Per Second）
-
支持实时设计优化：每秒可评估1000个设计方案（基于代理模型）
配置C：LGM大几何模型训练集群（适合企业级基础模型训练，预算150万+）
定位：训练领域通用LGM（如"汽车外流场基础模型"），支持亿级顶点
架构设计：
-
训练节点：NVIDIA H100 80GB NVLink ×8，通过NVSwitch全互联
-
640GB显存池化，支持亿级顶点网格的编码器-解码器训练
-
Transformer架构自注意力计算，需要超高带宽互联
-
-
数据节点：2× EPYC 9754 + 1TB内存，处理原始CFD数据集（PB级）
-
存储系统：100TB NVMe全闪存（Lustre并行文件系统），支持RDMA
-
网络：NVIDIA Quantum-2 InfiniBand NDR 400G，8卡All-Reduce带宽最大化
性能指标：
-
LGM预训练：千万级几何体，收敛时间< 1周（对比单卡数月）
-
下游微调：仅需数十个样本即可适配特定车型风阻预测
-
潜在空间维度：256维，重建误差< 1%（Chamfer Distance）
配置D：多物理场AI工作站（适合耦合仿真/数字孪生，预算40-60万）
定位：支持流-固-热-电多物理场代理模型训练与实时耦合推理
表格
| 组件 | 配置 | 技术理由 |
|---|---|---|
| CPU | 双路Intel Xeon W9-3595X (128核256线程) | 多核并行处理多物理场数据预处理 |
| GPU | NVIDIA H100 80GB ×2 (NVLink) | 80GB显存支持多物理场大模型（4个物理场×20GB模型） |
| 内存 | 1TB DDR5-4800 ECC RDIMM | 支持多物理场全阶模型与ROM同时驻留 |
| 存储 | 16TB NVMe全闪存阵列 | 高速存储多物理场时序数据（瞬态耦合仿真） |
| 专业软件 | NVIDIA Modulus + Ansys TwinAI + Siemens Simcenter ROM | 多物理场AI平台全家桶 |
性能指标：
-
芯片封装热-力-电耦合代理模型：训练时间< 8小时
-
实时数字孪生：支持12物理量同时预测，延迟< 200ms
-
设计空间探索：10万参数组合评估时间< 10分钟
四、效率提升量化：AI+CAE的投资回报
| 应用场景 | 传统CAE流程 | AI+CAE流程 | 效率提升 | 硬件投资回收期 |
|---|---|---|---|---|

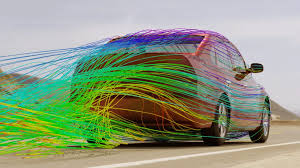

| 汽车外形风阻优化 | 200次CFD×6小时=50天 | 200次AI推理×0.1秒+10次CFD验证 | 100倍 | < 3个月 |
| 飞机翼肋设计 | 手工设计→仿真→迭代（3个月） | 生成式AI+实时CFD（3天） | 30倍 | < 1个月 |
| 数据中心热管理 | 稳态CFD分析（8小时） | ROM实时预测（<1秒） | 30000倍 | < 2个月 |
| 行人碰撞安全 | 100次完整碰撞仿真（2周） | AI代理模型快速筛选+关键工况仿真 | 10倍 | < 6个月 |
关键成功因素：
-
数据质量：前100个仿真数据的质量决定代理模型上限
-
硬件匹配：训练阶段投资大显存GPU，推理阶段投资低延迟GPU
-
算法选择：小数据选PINNs/LGM，大数据选FNO/GNN
五、结语：AI+CAE的"新摩尔定律"
正如Altair所言："AI+仿真不是趋势，而是新的常态。" 当AI代理模型将仿真速度提升100倍，当设计空间探索从"周"缩短到"小时"，工程设计的范式正在被根本性地重构。
在这场变革中，算力基础设施是决定性的竞争要素。没有H100的80GB显存，就无法训练亿级顶点的LGM；没有NVLink的高速互联，就无法实现多物理场的实时耦合。
UltraLAB致力于为AI+CAE时代提供最强大的算力底座。从个人研发工作站到企业级训练集群，我们的配置方案经过头部汽车、航空航天、电子企业的验证，是工程智能转型的可靠伙伴。
选择UltraLAB，让AI成为您的"虚拟仿真工程师"，在工程设计的智能革命中抢占先机。
本文技术参数参考NVIDIA Modulus、Ansys SimAI、PhysicsX LGM、COMSOL 6.2等官方技术文档及UltraLAB实验室实测数据。
立即联系UltraLAB技术顾问，获取针对您具体应用场景（CFD/结构/多物理场）的AI+CAE硬件配置方案。
