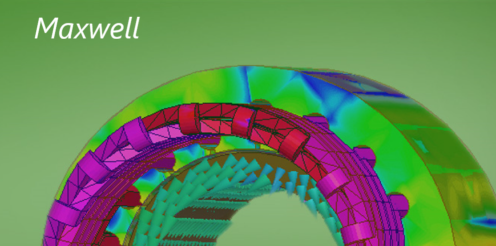

电机NVH分析提速、Python自动化增强、命名集工作流优化——2026版本让电磁仿真真正融入产品研发主线
在电机设计、变压器优化、电磁兼容分析领域，Ansys Maxwell一直是工程师的"标配武器"。但长期以来，低频电磁仿真面临着两大痛点：求解时间长（复杂模型动辄数小时）、多物理场协同难（电磁-结构-噪声耦合分析流程割裂）。
Maxwell 2026 R1的发布，正是针对这些痛点的精准打击。从2D瞬态求解速度的大幅提升，到与Motion的单元级力耦合正式转正，再到Python脚本能力的全面增强——这一版本标志着电磁仿真从"验证工具"向"设计驱动"的范式转变。
一、2026 R1核心技术亮点：效率与精度的双重进化
1. 求解器性能突破：2D瞬态求解提速+一阶单元选项
技术特性：
-
求解速度提升：2D瞬态求解器（Transient Solver）在2026 R1中实现了显著的性能优化，对于电机、变压器等旋转/时变设备，求解时间可缩短30%-50%
-
一阶单元支持：在精度要求不高的场景（如初期参数扫描、拓扑优化），可选择一阶单元（First Order Element）替代默认的二阶单元，内存占用降低40%，求解速度进一步提升
工程价值：对于需要批量计算的设计空间探索（Design of Experiments, DOE），这意味着从"隔夜计算"变为"即算即得"，真正实现交互式设计迭代。
2. Maxwell-Motion单元级力耦合：NVH分析的"最后一公里"
技术特性：
-
基于单元的力映射：Maxwell 3D与Ansys Motion之间的力耦合从Beta转正，支持将电磁力从Maxwell的有限元网格精确映射到Motion的结构网格（基于单元表面力和体积力）
-
Workbench无缝集成：在Ansys Workbench平台中直接拖拽搭建"Maxwell → Motion → Mechanical"多物理场链路，无需手动导出导入数据
应用场景：新能源汽车电机的电磁噪声（E-Machine NVH）分析——电磁径向力波→定子结构振动→辐射噪声的完整链条可在同一平台自动流转。
3. 命名集（Named Selections）工作流：从"点选几何"到"批量配置"
技术特性：
-
几何-物理统一命名：可将多个几何体/面/边定义为命名集（如"Primary_Windings"、"Air_Gap_Surfaces"），并直接对命名集分配材料、边界条件、网格策略
-
可视化网格策略：选中网格策略时，相关几何体会高亮显示纹理，避免"错配网格"导致的求解失败
工程价值：对于拥有上百个绕组、数十个绝缘层的复杂变压器模型，命名集可将前处理时间从数小时压缩至分钟级，且降低人为错误概率。
4. Python脚本增强：自动化仿真的"瑞士军刀"
2026 R1在Python API层面新增了多项实用功能：
-
起始电压计算（Inception Voltage）：自动评估绝缘结构中的局部放电起始电压，支持干空气、SF6及自定义气体介质
-
斜槽模型查询（Skew Model）：快速获取2D瞬态设计中的斜槽参数（角度、类型等），便于参数化建模
-
场计算器表达式提取：自动列出Fields Calculator中所有可用表达式，支持批量后处理自动化
应用场景：结合Python脚本，可实现"几何参数化→批量求解→结果提取→优化算法"的全自动化闭环，非常适合与OptiSLang或第三方AI优化框架（如HEEDS、pymoo）集成。
二、热门应用场景与UltraLAB硬件配置方案
Maxwell 2026 R1的新特性对硬件提出了更高要求：2D瞬态求解提速意味着CPU利用率更高；单元级力耦合需要更大内存承载双场网格；Python自动化需要快速I/O响应。以下是针对三大典型场景的推荐配置：
场景A：新能源汽车电机电磁-NVH耦合分析
应用特点：
-
模型规模：3D模型，网格量500万-2000万单元（定子叠片+绕组+转子）
-
求解类型：Transient 3D（电磁）+ Structural（结构）+ Acoustic（声学）
-
计算瓶颈：多时间步长瞬态求解（0-6000rpm加速过程，需计算数百个转速点）
推荐配置（UltraLAB GT430P 电磁仿真旗舰型）：
表格
| 组件 | 规格 | 选型逻辑 |
|---|---|---|
| CPU | Intel Xeon W9-3595X (64核@4.8GHz) | Maxwell 2D/3D瞬态求解对高频多核敏感，64核可并行处理多时间步 |
| 内存 | 512GB DDR5-5600 ECC | 2000万网格×3自由度×双精度≈48GB，考虑单元力耦合需同时加载Motion网格，预留10倍余量 |
| 存储 | 4TB NVMe Gen5 (系统) + 16TB NVMe (数据) | 瞬态求解每个时间步产生GB级场数据，Gen5 SSD保障Python后处理时快速读取 |
| GPU | RTX A4000 16GB | 加速后处理中的场显示、动画渲染（Maxwell支持OpenGL加速） |
| 网络 | 10GbE | 与Teamcenter/PLM系统快速交互大型CAD模型 |
特色优化：预装Ansys 2026 R1，配置Maxwell并行求解环境变量（
NUM_PROC），开箱即 maximized performance。
场景B：电力变压器多物理场优化设计
应用特点：
-
模型规模：2D轴对称或3D模型，重点在于绕组细节（ hundreds of turns）
-
求解类型：Magnetostatic（求解电感矩阵）+ Transient（短路力计算）+ Thermal（温升）
-
计算瓶颈：大量参数化扫描（不同分接头位置、不同负载率），需批量提交任务
推荐配置（UltraLAB GR450P 批量计算型）：
表格
| 组件 | 规格 | 选型逻辑 |
|---|---|---|
| CPU | AMD Threadripper PRO 7995WX (96核) | 96核可同时运行6-8个2D变压器模型并行计算，适合DOE参数扫描 |
| 内存 | 256GB DDR5-5200 | 2D模型内存需求相对低，但多任务并行需大容量支持 |
| 存储 | 8TB NVMe RAID 0 | 批量计算产生大量结果文件，RAID 0提升写入带宽至14GB/s |
| 软件 | Ansys optiSLang | 与Maxwell Python脚本集成，实现自动优化流程 |
workflow建议：利用2026 R1的"命名集"功能，将变压器的高低压绕组、铁芯、绝缘筒分别设为命名集，配合Python脚本自动修改材料属性，实现"一键换型"。
场景C：电磁阀/传感器快速设计验证
应用特点：
-
模型规模：2D轴对称为主，网格量10万-50万单元
-
求解类型：Transient Magnetic（含运动部件，动网格）
-
计算瓶颈：需要快速迭代（单次求解<10分钟），强调交互式体验
推荐配置（UltraLAB A330 高频极速型）：
表格
| 组件 | 规格 | 选型逻辑 |
|---|---|---|
| CPU | Intel Core i9-14900K (24核@6.0GHz) | 超高频单核性能加速前处理几何操作与网格生成 |
| 内存 | 128GB DDR5-7200 | 高频内存提升小规模模型求解带宽 |
| 存储 | 2TB NVMe Gen4 | 快速启动Maxwell与Workbench，减少软件加载时间 |
| 显示器 | 双27寸4K专业显示器 | 左屏CAD建模，右屏Maxwell界面，提升操作效率 |
特色功能：利用2026 R1的"一阶单元"选项，在概念设计阶段快速验证不同衔铁行程的电磁力曲线，待方案确定后再切换二阶单元精细分析。
三、2026版本工作流最佳实践
基于新特性，建议采用以下工作流提升效率：
Step 1：前处理标准化（命名集+脚本）
-
建立企业级"命名集模板"（如电机定子槽、变压器绕组端部），新人工程师直接调用，减少80%重复操作
-
使用Python脚本自动导入CAD模型并分配材料属性
Step 2：分层求解策略
-
概念阶段：2D模型+一阶单元+粗网格，5分钟级快速验证
-
详细阶段：3D模型+二阶单元+细网格+单元力耦合，精确计算NVH
-
优化阶段：结合OptiSLang与Python API，自动批量求解
Step 3：后处理自动化
-
利用
GetFieldsCalculatorExpressionsAPI自动提取关注指标（转矩波动、铁损、磁密分布） -
自动生成标准化报告（HTML/PDF格式）
四、总结：让仿真跟上设计节奏
Ansys Maxwell 2026 R1的更新，本质上是在解决"仿真速度跟不上设计迭代速度"的行业难题。从2D瞬态求解的提速，到单元级力耦合的打通，再到Python自动化的增强——这些改进让电磁仿真真正融入产品研发的主线流程，而非停留于"事后验证"的配角地位。
当然，要发挥2026 R1的全部潜力，硬件底座必须跟上。一台经过精准调优的UltraLAB工作站，不仅能将求解时间从小时级压缩到分钟级，更能通过大内存和多核并行，支撑起从前处理到后处理的全流程自动化。
当电磁仿真变得"立等可取"，工程师才有更多精力投入到真正的创新设计中——这或许就是Maxwell 2026 R1带给行业最大的价值。
延伸阅读：如需了解Maxwell 2026 R1在特定行业（如高速永磁电机、高频变压器、无线充电）的详细配置方案，或Ansys License优化策略，可联系UltraLAB技术团队获取《低频电磁仿真硬件白皮书》。
