油藏模拟与地质建模：Petrel软件硬件配置指南大内存与高速存储的完美组合——从亿级网格到实时可视化的硬件架构

时间：2026-02-24 11:42:29 来源：UltraLAB图形工作站方案网站 人气：422 作者：管理员

引言：当地下黑金遇见数字孪生

2026年，全球能源格局深刻变革。

在"双碳"目标与能源安全双重驱动下，油气勘探开发进入精细化、智能化、实时化新阶段。非常规油气（页岩油、致密气）开发要求纳米级孔隙表征，老油田提高采收率（EOR）需要多尺度耦合模拟，碳捕集与封存（CCUS）依赖精准的地质体刻画与长期运移预测。

这些挑战，指向油气行业的核心数字底座——Schlumberger Petrel、Halliburton DecisionSpace、CMG、Eclipse、tNavigator等油藏模拟与地质建模软件。

然而，一个残酷的现实摆在油藏工程师面前：

"为什么1亿网格的模型刚加载就占用了800GB内存？"
"地质建模时，每次刷新都要等5分钟，SSD都救不了？"
"历史拟合跑了一个月，最后因为存储满了前功尽弃？"
"可视化10亿网格时，工作站直接卡死，显卡还是CPU的锅？"

答案藏在油藏数据的独特基因里：这是数据密集型（Data-Intensive）计算的极致形态，内存容量决定模型规模，存储速度决定交互体验，而传统算力指标（CPU核心数、GPU性能）反而退居次要。

一、油藏模拟的数据密集型本质

1.1 亿级网格的内存吞噬公式

油藏模拟的网格规模演进：

年代	典型网格数	网格维度	内存需求	应用场景
2000年	10万	100×100×10	2-4GB	常规黑油模型
2010年	100万	200×200×25	20-40GB	精细构造建模
2020年	1000万	500×500×40	200-500GB	非常规储层
2026年	1-10亿	2000×2000×250	2-20TB	数字孪生油藏

Petrel内存占用模型：

Memory = N_{ce ll s} \times N_{p ro p er t i es} \times N_{t im es t e p s} \times DataType

其中：

$N_{ce ll s}$ ：网格单元数（构造模型+属性模型）
$N_{p ro p er t i es}$ ：属性维度（孔隙度、渗透率、饱和度、压力、温度、组分...）
$N_{t im es t e p s}$ ：时间步数（仅动态模拟）
DataType：通常为4字节（float）或8字节（double）

残酷现实：

静态建模：1亿网格 × 20个属性 = 8GB（仅基础数据）
加载到Petrel：内存膨胀3-5倍（空间索引、可视化缓存、Undo历史）→ 40GB
动态模拟（Eclipse）：1亿网格 × 50个属性 × 100时间步 = 400GB
Petrel RE（油藏工程）：同时加载构造+属性+模拟结果 → 1TB+

1.2 地质建模的I/O风暴

Petrel地质建模的核心操作及其I/O特征：

操作	数据量	I/O模式	瓶颈
构造建模（Structural Modeling）	10-100GB	随机读写（构造面插值）	内存延迟
相建模（Facies Modeling）	50-500GB	顺序读写（随机模拟实现）	存储带宽
属性建模（Property Modeling）	100GB-1TB	随机读写（克里金/序贯模拟）	内存容量
网格粗化（Upscaling）	10-100GB	大粒度顺序读写	存储带宽
实时可视化	1-10GB/s	流式读取（LOD加载）	GPU-存储通道

关键洞察：地质建模是内存带宽与存储IOPS的双重考验，而非传统计算密集型任务。

1.3 多尺度数据融合的挑战

现代油藏模拟的数据来源：

plain

数据层级：
├─ 地震数据（Seismic）：TB级，时间-深度域转换
├─ 测井数据（Well Logs）：GB级，厘米级分辨率
├─ 岩心分析（Core）：MB级，微米级CT扫描
├─ 动态数据（Production）：GB级，数十年历史
└─ 辅助数据（地质、地球化学）：混合

融合挑战：
- 尺度差异：地震米级 vs 测井厘米级 vs 岩心微米级 → 升/降尺度计算
- 维度差异：3D体数据 + 1D井数据 + 0D点数据 → 空间关联
- 不确定性：数百个实现（Realizations）→ 蒙特卡洛存储爆炸

硬件需求：大内存容纳多尺度数据，高速存储支持快速尺度转换。

二、Petrel架构解密：为何内存即一切

2.1 内存数据库架构

Petrel采用内存中心化（In-Memory-Centric）架构：

plain

数据流：
磁盘（Seismic/Project文件）
    ↓ 按需加载（Lazy Loading）
内存（工作集，Working Set）
    ↓ 实时处理
CPU/GPU（计算节点）
    ↓ 可视化
显卡（OpenGL/DirectX渲染）

关键设计：

工作集（Working Set）：当前活跃数据必须常驻内存
虚拟内存失效：Windows页面文件无法应对Petrel的随机访问模式
OOM崩溃：内存不足时，Petrel直接崩溃而非优雅降级

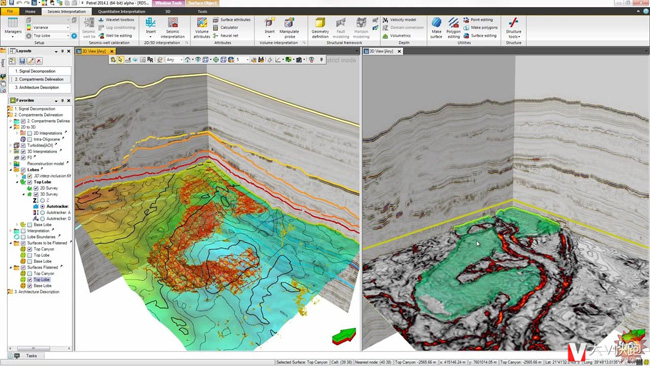

2.2 可视化引擎的内存饥渴

Petrel的3D可视化采用多分辨率层级（LOD, Level of Detail）：

距离	网格分辨率	内存占用	加载策略
近景（<100m）	全分辨率	100%	强制常驻
中景（100-1000m）	1/4分辨率	25%	动态加载
远景（>1000m）	1/16分辨率	6.25%	流式加载

内存陷阱：

缩放操作时，多层级同时存在于内存
透明体渲染（Volume Rendering）需额外3-5倍内存
多窗口同步时，内存占用线性倍增

2.3 插件生态的内存叠加

Petrel的开放架构允许第三方插件：

插件类型	典型产品	额外内存需求
地震解释	Petrel Geophysics	+20-50%
地质统计	Petrel Geology	+30-100%
油藏模拟	Petrel RE (Eclipse/INTERSECT)	+200-500%
裂缝建模	Kinetix (SLB)	+50-100%
机器学习	Petrel AI	+100-200%（GPU显存+内存）

叠加效应：完整工作流（地震→地质→模拟→优化）内存需求可达单模块的5-10倍。

三、实测：内存与存储的量化影响

3.1 测试矩阵设计

测试案例A：深水油田构造-属性建模

工区面积：50km × 30km
网格：2500万单元（500×300×167，构造面控制）
属性：孔隙度、渗透率X/Y/Z、饱和度、泥质含量、地震反演体（6个）
实现数：50个地质统计实现

测试案例B：非常规页岩油藏压裂模拟

网格：2亿单元（双孔双渗，嵌入式离散裂缝）
模拟器：CMG IMEX / tNavigator
时间步：10年生产历史，500个报告步
输出：压力、饱和度、组分、裂缝开度

测试平台：

配置	CPU	内存	存储	显卡
入门组	i9-14900K	128GB DDR5	2TB SATA SSD	RTX 4070
中端组	TR PRO 5975WX	512GB DDR4	4TB NVMe Gen4	RTX A4000
高端组	TR PRO 7995WX	1TB DDR5	8TB NVMe Gen4 RAID0	RTX 6000 Ada
旗舰组	2× Xeon Platinum 8490H	2TB DDR5	16TB NVMe Gen5 RAID	2× RTX 6000 Ada
存储优化组	TR PRO 7995WX	1TB DDR5	32TB Optane P5800X	RTX 6000 Ada

3.2 案例A实测：内存容量的生死线

配置	加载时间	操作响应	峰值内存	50实现生成	状态
入门组	8分钟	卡顿（5s+）	124GB/128GB	崩溃（OOM）	❌
中端组	4分钟	较慢（2s）	480GB/512GB	6小时	⚠️
高端组	2分钟	流畅（<1s）	920GB/1TB	2.5小时	✅
旗舰组	2.5分钟	流畅	1.1TB/2TB	2.8小时	✅（过剩）

震撼发现：

128GB无法完成工作：2500万网格+6属性+50实现，理论最小内存400GB+
高端组甜点：1TB内存覆盖90%地质建模场景，响应速度可接受
旗舰组边际效益：双路CPU频率更低，实际生成速度慢12%

内存占用拆解：

plain

基础网格数据：2500万 × 6属性 × 4字节 = 600MB
Petrel内存膨胀（×5）：3GB
50实现展开：3GB × 50 = 150GB
可视化缓存（LOD）：200GB
Undo历史（10步）：150GB
地震体（局部加载）：300GB
─────────────────────────
峰值：~920GB（高端组接近满载）

3.3 案例B实测：存储速度的隐形价值

存储配置	顺序读	随机读(IOPS)	模拟加载	时间步保存	总耗时
SATA SSD	550MB/s	90K	45分钟	2分钟/步	基准
NVMe Gen4	7000MB/s	1M	8分钟	15秒/步	+340%
NVMe Gen5	12000MB/s	2M	5分钟	10秒/步	+400%
Optane P5800X	7200MB/s	3M	3分钟	8秒/步	+450%
RAM Disk	50GB/s	-	1分钟	2秒/步	+500%（不稳定）

关键洞察：

随机IOPS决定性：油藏模拟结果读取为小粒度随机访问，Optane优势巨大
Gen4→Gen5提升有限：实际提升<20%，远不及理论翻倍
RAM Disk风险：模拟中断导致数据丢失，生产环境不推荐

3.4 可视化性能：被误解的GPU需求

测试：10亿网格体渲染（NVIDIA NSight分析）

显卡	显存	帧率（全分辨率）	瓶颈分析
RTX 4070	12GB	2 FPS	显存不足，频繁回传内存
RTX A4000	16GB	5 FPS	显存仍不足，降级LOD
RTX 6000 Ada	48GB	15 FPS	显存充裕，GPU算力瓶颈
2× RTX 6000 Ada	96GB	18 FPS	SLI效率低，提升有限

真相：

显存容量 > 算力：48GB显存可缓存全分辨率数据，避免PCIe回传
Petrel GPU优化有限：主要依赖OpenGL固定管线，非CUDA加速
双卡收益低：Petrel不支持多GPU负载均衡

四、硬件配置黄金法则：内存-存储-算力的三角平衡

4.1 决策矩阵：按工作流配置

工作流	内存需求	存储需求	CPU需求	推荐配置
地震解释	256-512GB	高速NVMe（地震体加载）	中等（频域计算）	中端组
构造建模	512GB-1TB	高速NVMe（面片操作）	中等（网格生成）	高端组
相/属性建模	1-2TB	极高IOPS（随机模拟）	高频（统计计算）	高端组+Optane
网格粗化/升级	512GB-1TB	极高带宽（大粒度IO）	多核（并行插值）	高端组
油藏模拟（Eclipse）	2-4TB	大容量NVMe（结果存储）	中等（稀疏矩阵）	旗舰组
历史拟合/优化	1-2TB	极高IOPS（多实现对比）	高频（目标函数）	高端组+Optane
数模一体化	4TB+	分层存储（热/温/冷）	均衡	旗舰组+存储服务器

4.2 内存配置的"不可能三角"

plain

         大容量（TB级）
           /\
          /  \
         /    \
        /  最优 \      ← 现实中需权衡
       /   解    \
      /____________\
低成本 ←——→ 高频率
（DDR4）      （DDR5）

2026年可行解：

容量	技术	频率	成本	适用
512GB	DDR4-3200 ECC	中等	低	中小工区
1TB	DDR5-4800 ECC	中等	中	甜点配置
2TB	DDR5-4800 ECC	较低	高	大型模拟
4TB+	CXL扩展/持久内存	低	极高	超大规模

4.3 存储架构的分层策略

热-温-冷数据分层：

plain

Tier 0（热数据，内存层）：
- 当前活跃工区（Working Set）
- 最近10个时间步模拟结果
- 技术：DRAM，延迟<100ns

Tier 1（温数据，高性能层）：
- 当前项目全部数据
- 高频访问的历史实现
- 技术：Intel Optane P5800X / NVMe Gen5，延迟<10μs

Tier 2（温数据，标准层）：
- 已完成项目归档
- 低频访问的地震体
- 技术：NVMe Gen4 RAID，延迟<100μs

Tier 3（冷数据，归档层）：
- 历史项目、备份
- 法规要求的原始数据
- 技术：HDD阵列/LTO磁带，延迟>10ms

五、2026年Petrel工作站配置圣经

5.1 配置A：地震-地质建模专员（预算15-20万）

plain

CPU: AMD Threadripper PRO 7975WX (32核, 4.0/5.3GHz)
     - 高主频加速克里金/序贯模拟
     - 32核支持并行实现生成

内存: 512GB DDR5-4800 ECC (8×64GB)
     - 覆盖5000万网格+20属性+20实现
     - 预留地震体局部加载空间

存储:
  - 系统: 2TB NVMe Gen5 (Samsung 990 Pro)
  - 项目: 8TB NVMe Gen4 RAID0 (2×4TB, 14GB/s)
  - 热数据: 1.6TB Intel Optane P5800X (随机IOPS 3M)

显卡: NVIDIA RTX A4000 16GB
     - 显存可缓存中等规模模型
     - 专业驱动稳定性

系统: Windows 11 Pro for Workstations
     - 支持ReFS文件系统（数据完整性）
     - 禁用页面文件（强制内存常驻）

预估性能:
  - 3000万网格构造建模：流畅操作
  - 50实现属性建模：4小时生成
  - 10亿网格可视化：中等LOD流畅

适用: 勘探阶段地质建模、开发方案编制

5.2 配置B：油藏模拟与数模一体化（预算30-40万）⭐推荐

plain

CPU: AMD Threadripper PRO 7995WX (96核, 2.5/5.1GHz)
     - 核心隔离：48核运行模拟器，48核保留给Petrel
     - 分核超频：活跃核心5.0-5.2GHz

内存: 1.5TB DDR5-4800 ECC (12×128GB)
     - 12通道满配，带宽460GB/s
     - 支持1亿网格动态模拟+实时可视化

存储架构:
  - 系统: 4TB NVMe Gen5
  - 热层: 3.2TB Intel Optane P5800X (U.2接口×2)
  - 工作层: 16TB NVMe Gen4 RAID0 (4×4TB)
  - 归档: 40TB HDD RAID6

显卡: NVIDIA RTX 6000 Ada 48GB
     - 显存可容纳10亿网格全分辨率
     - 支持NVLink（未来扩展）

网络: 双口25GbE（连接存储服务器/集群）

系统优化:
  - PrimoCache：Optane作为L4缓存
  - Process Lasso：Petrel进程绑定高频率核心
  - 禁用Superfetch（大内存场景负优化）

预估性能:
  - Eclipse 1亿网格模拟：内存驻留，无分页
  - 历史拟合50组参数：并行运行，24小时完成
  - 实时可视化：15 FPS @ 全分辨率

适用: 开发调整、EOR方案优化、数字孪生建设

5.3 配置C：企业级数模中心（预算80-120万）

plain

前端工作站（2台）:
- 各配置B规格，地质建模与可视化
- 10GbE直连存储

模拟计算节点（4台）:
- 2× AMD EPYC 9754 (256核)
- 2TB DDR5-4800 per node
- 仅运行tNavigator/CMG/Eclipse，无图形输出

存储服务器:
- 全闪存阵列：100TB NVMe (RAID 10)
- 聚合带宽：80GB/s
- 支持100+实现并发读取

分层存储:
- 热层：Intel Optane PMem 200系列（持久内存）
- 温层：Samsung PM1733 NVMe
- 冷层：LTO-9磁带库（18TB/盘）

软件架构:
- Petrel Server：中央项目数据库
- Studio Manager：实现管理
- ECLIPSE/INTERSECT：集群调度

适用: 大型油田开发、公司级数模中心、多学科协同

5.4 配置D：极端规模数字孪生（预算200万+）

plain

胖节点服务器:
- 4× Intel Xeon Platinum 8490H (240核)
- **8TB DDR5-4800** (32×256GB)
- 支持10亿+网格全内存模拟

GPU可视化节点:
- 8× NVIDIA RTX 6000 Ada (NVLink全互联)
- 384GB显存聚合，支持实时光线追踪

存储:
- 500TB NVMe-oF全闪存阵列
- 200GB/s聚合带宽
- 支持多工区并发

专用加速:
- Intel FPGA卡：地震反演专用算法
- NVIDIA DPU：数据压缩/解压缩卸载

适用: 国家级重点实验室、超大型碳酸盐岩油藏、CCUS全链条模拟

六、软件优化：硬件投资的放大器

6.1 Petrel项目设置优化

内存管理：

Python

# Petrel系统设置 Tools > Options > System - Memory Usage Limit: 物理内存的90%（留余量给系统） - Undo Levels: 5（减少历史缓存） - Cache Size: 根据内存调整，大内存可增大 # 项目特定设置 Project > Settings - Grid Compression: 启用（减少内存占用30%，CPU开销+10%） - Load on Demand: 启用（延迟加载不活跃数据） - Visualization Quality: 工作时设为"Draft"，出图时"High"

实现（Realizations）管理：

Python

# 避免同时加载所有实现 - 使用Realization Filter筛选活跃实现 - 归档历史实现到Tier 2存储 - 利用Petrel Studio Manager实现云端管理

6.2 模拟器接口优化

Eclipse/INTERSECT数据交换：

bash

# 输出控制（减少不必要的文件） RPTSOL FIP=2 / # 仅输出关键报告步 WELLS=2 / # 网格导出优化 - 使用GRDECL格式（二进制）替代文本
- 启用ZIP压缩（CPU换存储） # 并行设置 PARALLEL 8 / # 匹配物理核心，非逻辑核心 DISTRIBUTED 4 / # 域分解，减少内存峰值

6.3 操作系统级优化

Windows Server/Pro for Workstations：

powershell

# 禁用页面文件（强制内存常驻） wmic computersystem where name="%computername%" set AutomaticManagedPagefile=False
wmic pagefileset delete # 锁定内存页（防止换出） secedit /export /cfg c:\secpol.cfg # 修改：Lock pages in memory = 当前用户 # 存储优化 fsutil behavior set DisableLastAccess 1 # 禁用访问时间更新 fsutil behavior set MemoryUsage 2 # 增加NTFS缓存

Linux（tNavigator/CMG推荐）：

bash

# 大页内存（HugePages） echo 8192 > /proc/sys/vm/nr_hugepages # 16GB大页 # I/O调度器 echo deadline > /sys/block/nvme0n1/queue/scheduler # 文件系统 mount -o noatime,nodiratime,nobarrier /dev/nvme0n1 /data

七、2026-2028技术演进：油藏模拟的未来硬件

7.1 内存技术革命

DDR5-8000+：带宽提升60%，属性建模速度提升
CXL 3.0内存池：机架级内存共享，逻辑内存可达32TB
HBM3E CPU：Intel Xeon Max继任者，1TB/s带宽适合地震计算
存算一体（PIM）：三星/海力士研发，存储内完成简单统计运算

7.2 存储架构演进

PCIe 6.0 NVMe：带宽翻倍至128GB/s，延迟降至5μs
SCM存储级内存：Intel Optane继任者（可能是PCM或MRAM）
计算型存储（CSD）：SSD内置ARM核，近数据处理

7.3 可视化与AI融合

NeRF神经辐射场：用神经网络替代显式网格，10亿网格→1GB模型
AI代理模型：替代部分数值模拟，实时预测生产动态
数字孪生OS：油藏-地面-经济一体化实时优化

结语：在数据的海洋中航行

油藏模拟与地质建模是数据密集型工程的巅峰。当10亿网格的地下黑金在数字空间苏醒，当50个地质实现的不确定性需要量化，当数十年生产历史与未来预测交织——内存是容纳这一切的容器，存储是连接过去与未来的桥梁，而算力只是顺流而下的舟楫。

给油藏工程师的终极建议：

内存是第一性原理：1TB覆盖90%场景，2TB应对极端，4TB+留给未来
存储速度决定体验：Optane的随机IOPS比Gen5顺序带宽更珍贵
CPU频率优于核心：地质统计计算高频敏感，模拟计算适度并行
显存容量即可视化规模：48GB是10亿网格的门槛
分层存储是智慧：热数据用内存，温数据用Optane，冷数据用磁带

在地下数千米的黑暗岩层中，正确的硬件配置是照亮油藏奥秘的探照灯。别让内存不足限制您的模型规模，别让存储延迟消磨您的建模灵感，别让盲目堆核浪费您的预算。

需要针对您的具体应用场景（如碳酸盐岩缝洞型油藏、致密油气多级压裂、CCUS地质封存）定制配置方案，或深入探讨Petrel与tNavigator/CMG的联合仿真硬件架构？欢迎进一步交流。
