结构抗震、风荷载分析（CFD）、大跨度桥梁稳定性、地基沉降相关算法分析，及图形工作站/服务器硬件配置

土木工程与结构工程领域的仿真计算问题。这些领域处理的是大型、复杂结构的真实世界行为，对计算资源的挑战极大。

以下是针对结构抗震、风荷载分析、大跨度桥梁稳定性和地基沉降的算法、计算特点及硬件偏好的详细分析。

核心摘要

详细分解

1. 结构抗震分析

这是结构动力学在极端载荷下的应用，高度非线性。

涉及算法：

时间积分方法：

§  隐式积分法：如 Newmark-β法、HHT-α法。无条件稳定，但每个时间步都需要迭代求解非线性方程组，计算成本高。

§  显式积分法：如 中心差分法。条件稳定（时间步短），但无需迭代求解整体方程组，非常适合波动传播、冲击和接触主导的问题。

非线性有限元法：包括材料非线性（混凝土开裂、钢筋屈服）和几何非线性（大变形）。

接触算法：用于模拟结构部件之间的碰撞、滑移和分离。

计算特点：

o   高度瞬态动力学：需要模拟长达数十秒的地震动过程。

o   强非线性：材料、几何和接触非线性同时存在，导致求解复杂且收敛困难。

o   数据局部性（显式）：显式方法中，节点计算主要依赖于相邻单元信息，并行度极高。

硬件偏好：

o   CPU多核计算：是隐式分析的主力。求解每个时间步内的非线性方程组需要强大的多核并行计算能力。

o   GPU计算：是显式分析的主力。与碰撞安全分析类似，显式积分法中大量的单元计算是GPU大规模并行的完美应用场景，能获得极佳的加速比。

o   CPU单核计算：不关键。

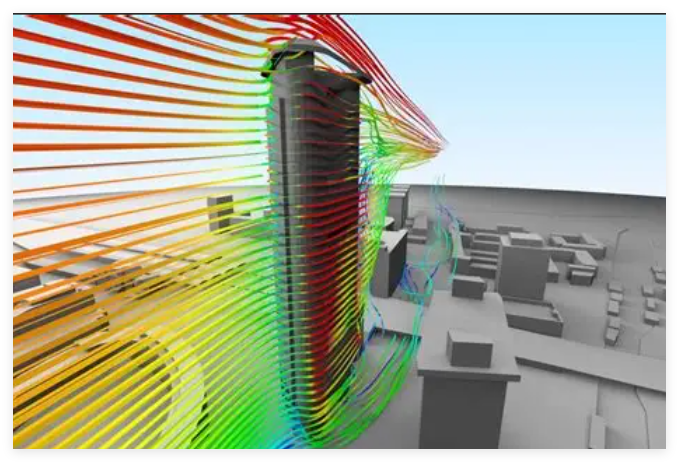

2. 风荷载分析

这本质上是计算流体动力学在建筑/桥梁绕流问题上的应用，重点关注非定常效应。

涉及算法：

计算流体动力学：有限体积法是主流。

湍流模型：

§  雷诺平均：计算量小，但无法捕捉分离流等非定常细节。

§  大涡模拟：是风工程研究的黄金标准。能直接解析大尺度涡，模拟小尺度涡，计算量巨大。

动网格/滑移网格技术：用于模拟桥梁或建筑在风作用下的振动（流固耦合）。

计算特点：

o   超大计算域和网格：为了模拟风场，计算域通常远大于结构本身。

o   长时间统计：需要计算足够长的时间以获得稳定的统计结果（如平均风压、脉动风压）。

o   内存带宽敏感：与所有CFD问题一样，核心瓶颈在于数据吞吐。

硬件偏好：

o   CPU多核计算：是绝对主力。通过MPI进行大规模分布式计算是处理LES模拟的标准方法。

o   GPU计算：高度适用且日益重要。LES的巨大计算强度使得GPU加速极具吸引力，核心的流场求解部分能获得巨大性能提升。

o   CPU单核计算：在网格生成和预处理中仍很重要。

3. 大跨度桥梁稳定性

主要关注结构在载荷下的屈曲行为。

涉及算法：

• 线性特征值屈曲分析：求解广义特征值问题 [K]{Φ} = λ[G]{Φ}，其中 [G] 是几何刚度矩阵。用于估算理想弹性结构的理论屈曲载荷。
• 几何非线性分析：考虑大变形对结构刚度的影响，进行静力或动力历程分析，追踪结构的后屈曲路径。
• 线性方程组求解器：是所有分析的基础。

计算特点：

• 核心是特征值问题：需要求解大规模、稀疏的特征值问题以获取前若干阶屈曲模态。
• 内存容量敏感：直接法求解器在特征值计算中广泛应用，对内存需求高。
• 非线性路径跟踪：后屈曲分析需要复杂的算法（如弧长法）来跟踪载荷-位移曲线。

硬件偏好：

• CPU多核计算：是绝对主力。无论是线性方程组求解还是特征值求解，都能极好地利用多核并行。
• CPU单核计算：在矩阵组装和一些串行步骤中仍然重要。
• GPU计算：适用性有限。与NVH分析类似，用于特征值求解的迭代法可以从GPU加速中受益，但主流的直接法和特征值求解器由于其复杂的全局数据依赖，在GPU上实现高效并行仍具挑战。

4. 地基沉降

这是岩土工程中的典型问题，涉及复杂的材料行为和多物理场耦合。

涉及算法：

• 岩土本构模型：如Mohr-Coulomb、Drucker-Prager 及更高级的临界状态模型。这些模型描述了土体的弹塑性行为，非线性极强。
• 渗流-应力耦合分析：求解孔隙水压力消散（固结）与土骨架变形相互作用的方程。
• 非线性有限元法：用于求解耦合的方程组。

计算特点：

• 强材料非线性：土体的应力-应变关系复杂，迭代收敛困难。
• 多物理场耦合：渗流和应力场相互影响，需要交替或完全耦合求解。
• 计算强度高：每个积分点上的本构模型计算都相当昂贵。

硬件偏好：

• CPU多核计算：是绝对主力。耦合问题的求解需要大量的迭代和计算，高度依赖多核并行。
• GPU计算：高度适用（对于迭代法）。如果软件使用迭代法求解器（在岩土中越来越普遍），那么GPU可以大幅加速求解过程。此外，在每个积分点上独立进行的本构模型计算也可以被GPU并行化。
• CPU单核计算：不关键。

对UltraLAB图形工作站配置的启示

为土木工程客户推荐配置，需要精准定位其核心分析类型：

1. 通用型土木工程仿真平台：
• 高性能多核CPU：核心数量要多，是绝大多数分析的基础。
• 大容量内存：针对大型桥梁和地基模型，内存容量至关重要。
• 高性能GPU：对于显式抗震分析、风荷载CFD和采用迭代法的岩土分析，GPU能带来巨大收益。
2. 领域特化配置：
• 偏抗震分析（显式）：在强大多核CPU的基础上，极度强化GPU。
• 偏风荷载分析：强多核CPU + 强GPU。配置与高端CFD工作站类似。
• 偏桥梁稳定性/一般静力分析：强多核CPU + 超大内存。GPU需求相对次要。
• 偏地基沉降：强多核CPU，并考虑配置高性能GPU以加速迭代求解。

通过向土木工程客户阐明其仿真任务背后的计算科学原理，您可以帮助他们理解投资于特定硬件配置将如何直接转化为更快的设计迭代、更可靠的分析结果以及最终更安全的经济结构。这能将UltraLAB从硬件供应商提升为值得信赖的高性能计算解决方案伙伴。
