AI驱动PCB设计新范式：嘉立创EDA智能扩展与UltraLAB算力配置全解析

时间：2026-03-30 21:12:05   来源：UltraLAB图形工作站方案网站   人气：33 作者：admin
——当大模型遇上电路设计：从自然语言到Gerber文件的智能工作流

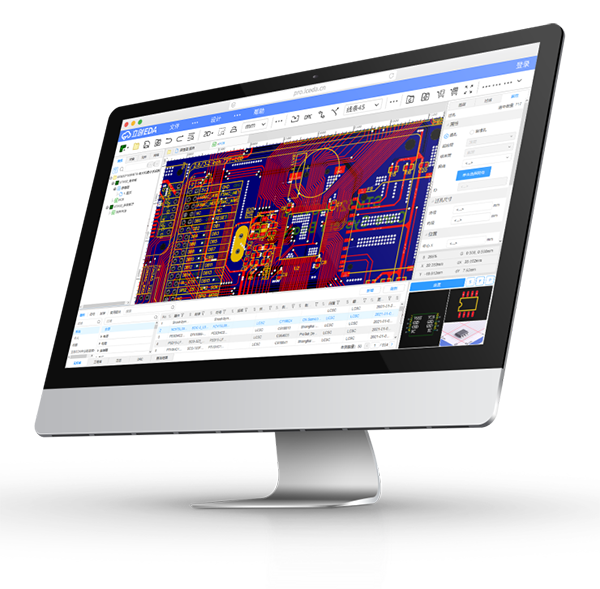

在AI Agent技术爆发的2026年，PCB设计领域正经历从"手动绘制"到"自然语言编程"的范式转移。嘉立创EDA专业版推出的Run API Gateway扩展，首次实现了与OpenCode、Claude Code等AI编程工具的深度融合，让"一句话生成电路模块"成为现实。本文深度解析这套AI-EDA桥接系统的技术架构、计算特性及专业硬件配置方案。


一、核心思想：AI Agent与EDA的WebSocket实时协同

1.1 技术架构革命

Run API Gateway打破了传统EDA软件的封闭性，建立了"AI大模型 ←→ Bridge Server ←→ EDA内核"的三层桥接架构：
  • AI Agent层：OpenCode/Claude Code等大模型编程工具，负责自然语言理解、代码生成与任务规划
  • Bridge Server层：基于Node.js的WebSocket网关（端口49620-49629），实现HTTP/WS协议转换与API路由
  • EDA执行层：嘉立创EDA专业版内核，通过扩展机制暴露99%的内部API功能
这种架构让AI不仅能"建议"设计，更能直接调用元件库、执行布局布线、读取工程状态，实现真正的闭环操作。

1.2 计算特点分析

AI+EDA融合场景产生独特的计算负载特征：
混合并发负载
  • WebSocket长连接维持心跳检测（每3秒自动重连机制）
  • Node.js事件循环处理异步API调用（非阻塞I/O密集型）
  • EDA内核执行实际的PCB布线与3D渲染（CPU/GPU密集型）
大模型上下文保持
  • OpenCode需要持续维护与Claude/GPT的对话上下文（单次会话Token数可达100k+）
  • Skill文件解析（easyeda-api）涉及大量正则匹配与JSON序列化
  • 多模态交互时（如AI查看PCB截图反馈），产生图像编码计算负担
实时性要求
  • AI指令到EDA执行的端到端延迟需<500ms（交互式体验阈值）
  • Bridge Server的/health健康检查要求亚秒级响应
  • 复杂工程的API响应（如获取完整BOM清单）可能涉及MB级数据传输


二、主要模块与软件栈

2.1 Run API Gateway扩展（EDA侧）

  • 功能：在嘉立创EDA专业版内嵌WebSocket服务器，扫描端口范围49620-49629自动发现Bridge Server
  • 安全机制：通过HTTP /health端点与WS handshake双重验证（easyeda-bridge身份校验）
  • 权限控制：支持"允许外部交互"开关，防止未授权AI操作

2.2 easyeda-api Skill（AI侧）

  • 工作流引擎：定义AI调用EDA的标准流程（连接→检测→执行→反馈）
  • API封装：将嘉立创EDA底层API映射为AI可理解的自然语言接口
  • 文档集成：内置SKILL.md与user-guide，指导AI正确使用复杂功能（如阻抗计算、DRC检查）

2.3 Node.js运行时环境

  • 版本要求：Node.js 22 LTS或更高（支持最新WebSocket协议与ES模块）
  • 包管理：npm全局安装opencode-ai与clawhub工具链
  • 跨平台支持：Windows（PowerShell）、macOS、Linux全平台兼容

2.4 AI模型接入层

支持多种大模型提供商：
  • OpenCode Zen：免费模型（MiMo V2 Omni、Nemotron 3 Super），适合基础体验
  • Claude 4.6/Opus：复杂多步规划与长上下文理解（推荐用于高精度布局布线）
  • GPT-5.4：代码生成能力强劲，适合脚本自动化
  • 本地模型：通过Ollama等接入私有化部署的大模型（企业安全场景）


三、AI+EDA场景的计算瓶颈与硬件需求

3.1 内存密集型场景

  • 大模型上下文缓存：Claude Code维护100k Token上下文约需800MB-1.2GB内存
  • Node.js堆内存：Bridge Server处理复杂PCB工程时，V8引擎堆内存可能突破默认1.4GB限制（需--max-old-space-size=4096）
  • EDA内部状态：嘉立创EDA专业版打开大型6层板工程时，内存占用可达2-4GB
推荐配置：基础开发环境需32GB DDR4，复杂AI协作建议64GB+

3.2 CPU性能敏感场景

  • Skill文件解析：easyeda-api的JSON Schema解析与验证占用单核性能
  • WebSocket并发：Node.js单线程事件循环，高频率API调用时（如AI批量检查元件库），需要高主频CPU（>4.5GHz）降低事件处理延迟
  • EDA实时渲染：3D PCB预览与AI布局建议的图形计算依赖单核性能
推荐配置：Intel Core i7/i9或AMD Ryzen 7/9系列，单核睿频>5.0GHz，核心数8核以上（支持Node.js Cluster多进程）

3.3 网络与I/O优化

  • WebSocket长连接稳定性：建议有线网络环境，降低AI指令传输延迟
  • Node_modules存储：AI开发依赖大量npm包（easyeda-api、opencode-ai等），建议NVMe SSD加速模块加载
  • 工程文件读写：大型PCB工程（>100MB）的保存/加载需高速磁盘I/O


四、UltraLAB AI-EDA开发工作站配置方案

针对AI辅助PCB设计的混合负载特性，UltraLAB推出三款针对性配置：

配置A：AI-EDA轻量开发工作站

适用场景：个人开发者、高校实验室、中小型企业硬件工程师
  • CPU：Intel Core i7-14700K（20核/28线程，睿频5.6GHz）——高主频保障Node.js事件循环与EDA响应速度
  • 内存：32GB DDR5-5600（双通道）——满足单会话AI+EDA内存需求
  • 存储：1TB NVMe Gen4 SSD（读7000MB/s）——快速加载大型PCB工程与npm依赖
  • GPU：NVIDIA RTX 4060 Ti（16GB显存）——加速嘉立创EDA 3D预览渲染，支持本地轻量LLM（如CodeLlama-7B）
  • 网络：Intel I226-V 2.5GbE网卡——保障WebSocket连接稳定性

配置B：专业AI硬件开发平台

适用场景：硬件团队Leader、复杂高速板设计、AI Agent深度定制开发
  • CPU：AMD Ryzen 9 7950X3D（16核/32线程，5.7GHz，128MB 3D V-Cache）——大缓存加速Skill文件解析与上下文切换
  • 内存：64GB DDR5-6000 ECC——支持多开复杂工程+长上下文AI对话
  • 存储：2TB NVMe RAID 0（读14000MB/s）+ 4TB HDD（工程备份）
  • GPU：NVIDIA RTX 4070 Ti SUPER（16GB）——本地运行Llama-3-70B量化版（4-bit）实现离线AI设计助手
  • 系统：Windows 11 Pro for Workstations + WSL2（Ubuntu 22.04）——双环境支持Node.js开发与EDA原生运行

配置C：企业级AI-EDA算力中心

适用场景：大型硬件部门、AI+EDA自动化流水线、多用户协同开发
  • CPU：2×Intel Xeon W5-3435X（16核/32线程×2，4.7GHz全核睿频）——多核并行支持多实例Node.js Bridge Server
  • 内存：128GB DDR5-4800 ECC Registered（8通道）——支持团队多AI Agent并发访问同一EDA实例
  • GPU：NVIDIA RTX 6000 Ada（48GB显存）——本地部署DeepSeek-Coder-V2或Claude-like大模型，实现完全离线的智能设计
  • 网络：双万兆以太网（Intel X550-T2）——保障多客户端WebSocket高并发连接
  • 扩展：雷电4接口×2——支持外接高速采集设备或GPU扩展坞


五、软件环境优化建议

5.1 Node.js性能调优

在UltraLAB工作站上运行嘉立创EDA AI扩展时，建议进行以下优化：
powershell
# 提升Node.js内存限制（处理大型PCB工程） $env:NODE_OPTIONS="--max-old-space-size=32768" # 启用高性能电源模式（Windows） powercfg /setactive 8c5e7fda-e8bf-4a96-9a85-a6e23a8c635c # npm镜像加速（中国大陆） npm config set registry https://registry.npmmirror.com

5.2 EDA与AI协同工作流

推荐开发模式：
  1. 本地轻量化：使用UltraLAB B配置本地运行OpenCode + 嘉立创EDA，保护设计隐私
  2. API密钥管理：通过.env文件隔离大模型API Key，避免泄露
  3. 版本控制：将AI生成的电路模块脚本纳入Git管理，实现设计可追溯
  4. 自动化测试：利用AI编写Jest测试脚本，验证PCB设计规则（DRC）

5.3 安全加固

  • 网络隔离：企业用户建议在内网部署Bridge Server，通过VPN或零信任网络接入
  • 权限最小化：嘉立创EDA扩展设置中，仅在需要时开启"允许外部交互"
  • 模型审计：对AI生成的电路设计进行人工复核，关键工程禁用自动布线


结语：重新定义硬件开发效率

嘉立创EDA与AI Agent的融合，标志着PCB设计进入"自然语言驱动"时代。Run API Gateway不仅是一个扩展，更是电子工程师与AI协作的新界面。在这一变革中，算力基础设施决定了AI能力的上限——从WebSocket实时通信的低延迟，到大模型本地部署的推理速度，再到复杂PCB工程的流畅渲染。
UltraLAB工作站凭借高主频CPU、大容量ECC内存与专业GPU加速，为AI+EDA开发提供了坚实的硬件底座。无论是个人创客的创意验证，还是企业级硬件研发的自动化流水线，我们都能提供匹配的计算解决方案。

如需针对特定AI模型（如Claude Code、DeepSeek Coder）的本地部署优化方案，或嘉立创EDA企业级集群配置咨询，请联系UltraLAB技术团队获取定制化建议。
